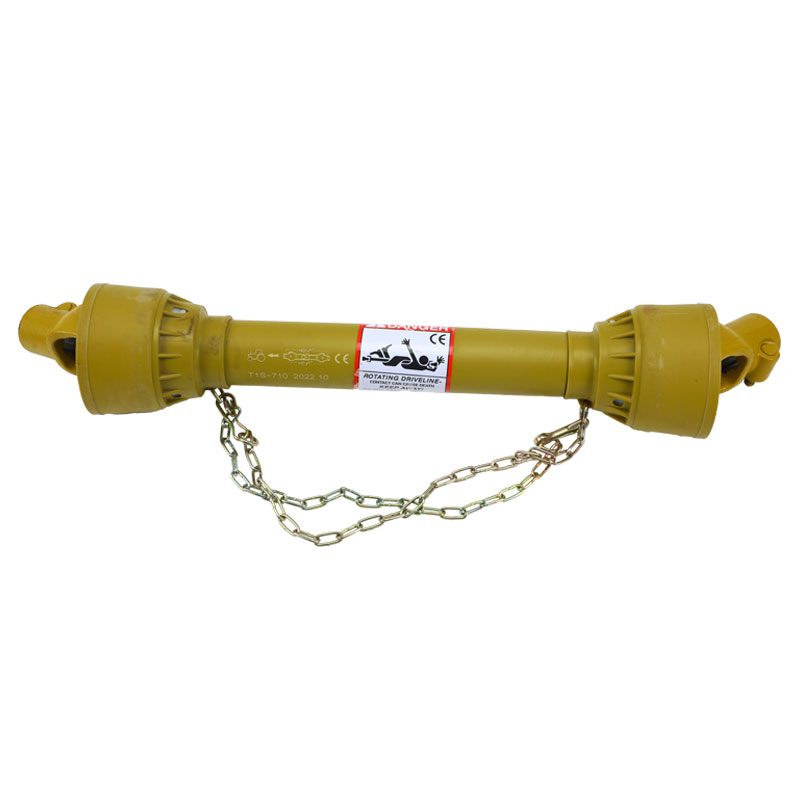

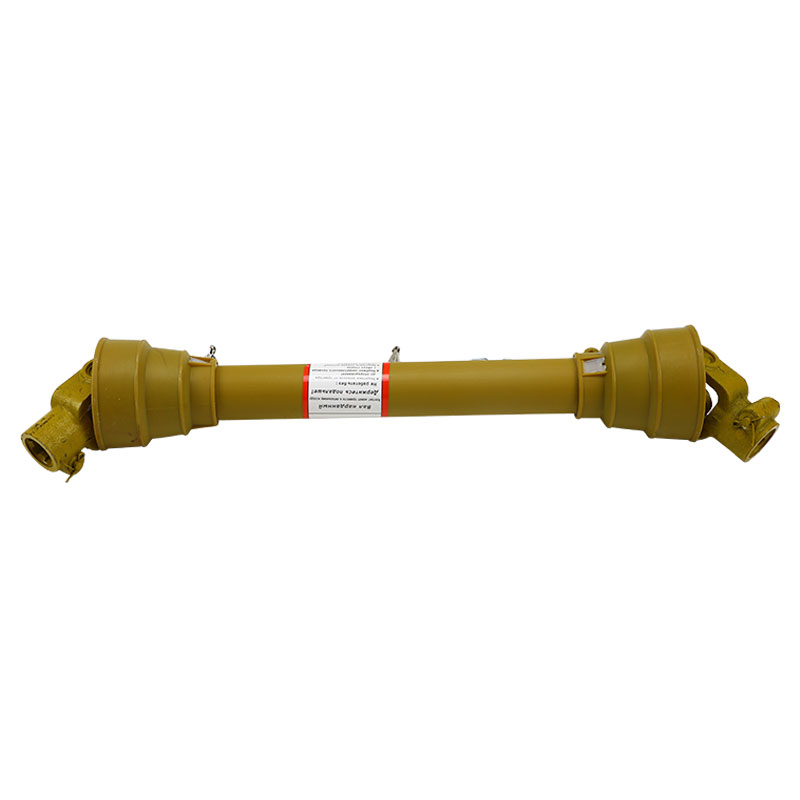

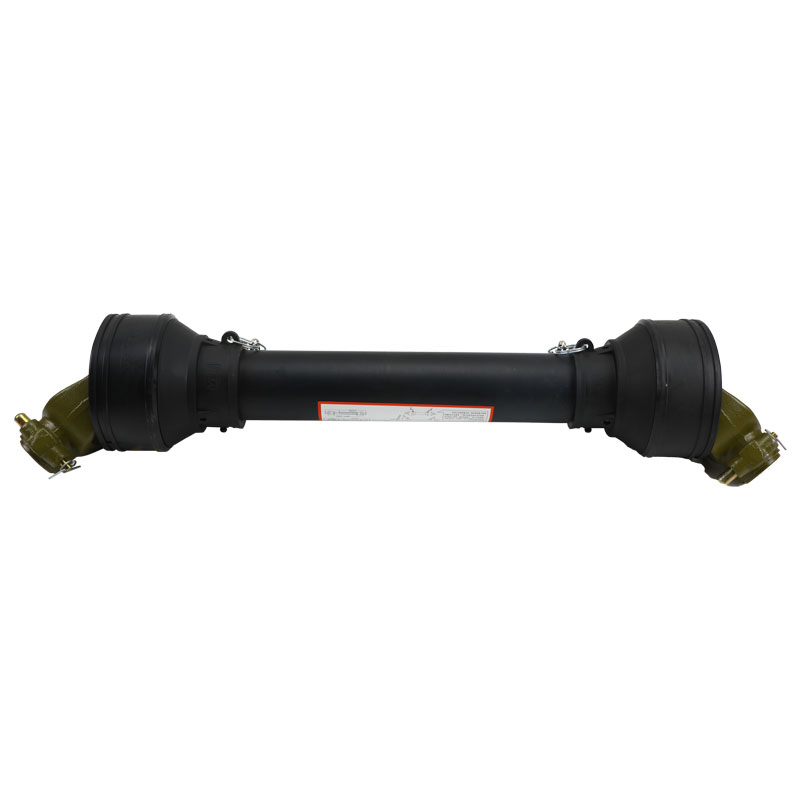

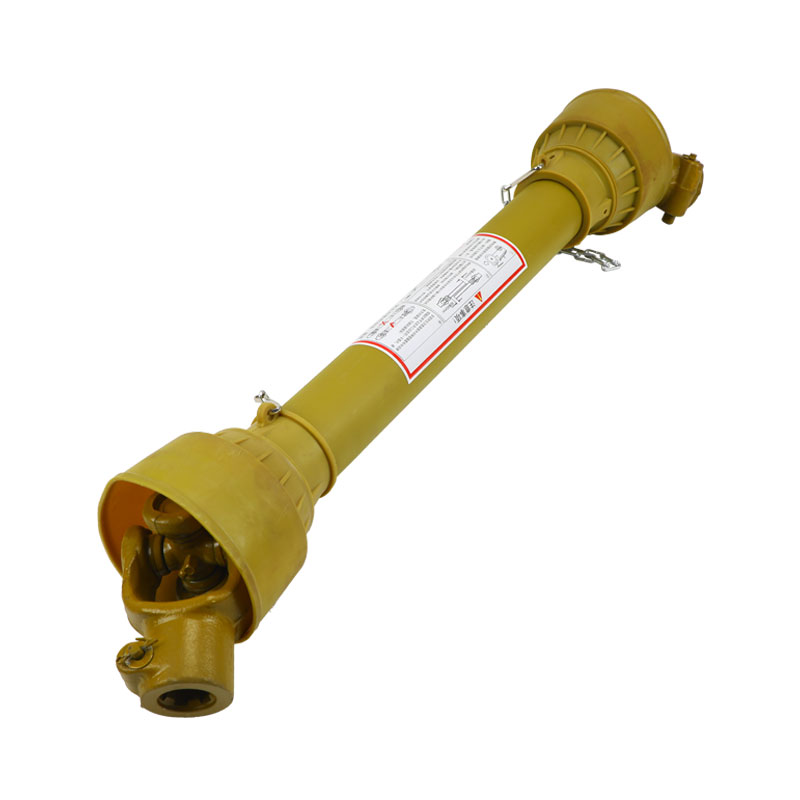

Kmetijski stroji Kardanska gred Pogonska menjalna gred

Shuoxin je profesionalni kitajski proizvajalec in dobavitelj kardanske gredi za kmetijske stroje, če iščete najboljše kardanske gredi za kmetijske stroje po nizki ceni, se posvetujte z nami!

Z zaščitnim pokrovom

močan in čvrst

Profesionalno varjenje

Profesionalni prenos in celovita integracija

Izdelki so vsestranski

Posebna pogonska gred za kmetijske stroje, enostavno upravljanje, daljša življenjska doba, večja učinkovitost in kakovosten servis.

Posebna transmisijska gred za kmetijske stroje Mehansko koordinacijsko delo

Skrbno izdelano: stroji Seiko, visokokakovostne surovine, skrbno izdelana visokokakovostna kovana pogonska gred kmetijskih strojev

Posebna menjalna gred: mehanska koordinacija zmanjšuje nesreče, majhna vztrajnost menjalnika, velik nastavitveni kot

Dodatki, odporni proti koroziji: enotna trdota in odpornost proti obrabi, profesionalno varjenje, splošna toplotna obdelava, splošna integracija

Vzdržljivost: glava za trajnico je izdelana iz aluminijeve zlitine, dobra kakovost je vidna, izbrani materiali pa močno podaljšajo življenjsko dobo.

Scenariji uporabe: različni tipi menjalnih gredi kmetijskih strojev. Izdelki se pogosto uporabljajo in so primerni predvsem za kmetijske traktorje, mini freze, rotacijske freze, sejalnice, trosilnike gnojil, vrtne kosilnice, balirke, vrtne kosilnice in balirke za slamo. čakati.

Parameter pogonske menjalne gredi kardanske gredi kmetijskih strojev

Posebnost

1. Ko uporabljate priključek in pogonski sklop, ne prekoračite omejitev hitrosti ali moči, navedenih v uporabniškem priročniku. Ne preobremenjujte priključka ali nenadoma vključite sklopke kardanske gredi. Kateri koli omejevalnik navora ali sklopka mora biti nameščen na koncu pogonskega voda priključka. Priključek uporabljajte samo z originalnim pogonskim sistemom, ki ustreza namenu glede na dolžino, mere, varnostne naprave in ščite.

2. Vsi vrteči se deli morajo biti zaščiteni. Glavni traktor ščiti zaščito pogonskega voda in ščit priključka delujeta skupaj za vašo varnost. Ne delajte brez vseh ščitnikov pogona, traktorja in priključka. Poškodovane ali manjkajoče dele je treba popraviti z originalnimi nadomestnimi deli ali zamenjati pred uporabo pogonskega sklopa. Pogonski vod mora biti varno pritrjen na obeh koncih. Zaščita se mora prosto vrteti na pogonski liniji.

3. Pred uporabo se prepričajte, da je pogonski sklop varno pritrjen na traktor in priključek. Preverite, ali so vsi pritrdilni vijaki priviti.

4. Izogibajte se delovnemu območju in ne sme imeti vrtečih se delov. Ne nosite ohlapnih oblačil, nakita ali las, ki bi se lahko zapletli v pogon. Stik z vrtljivimi deli lahko povzroči resne poškodbe ali smrt.

5. Izklopite priključno gred, ugasnite motor traktorja in izvlecite ključ, preden se približate stroju ali opravljate vzdrževalna dela.

6. Ko delate ponoči ali pri slabi vidljivosti, osvetlite območje delovanja pogonskega sklopa.

7. Med rokovanjem naj bo pogonska linija vodoravna, da preprečite, da bi polovici zdrsnili narazen, kar bi lahko povzročilo poškodbe ali poškodovalo zaščito. Za prevoz težkih pogonskih sklopov uporabite ustrezna sredstva.

8. Teleskopske cevi se morajo vedno prekrivati ​​za vsaj 1/2 svoje dolžine pri normalnem delovanju in vsaj 1/3 svoje dolžine v vseh delovnih pogojih. Med manevri, ko se pogonska linija ne vrti, se morajo teleskopske cevi primerno prekrivati, da so cevi poravnane in jim omogoča prosto drsenje.

9. Traktor mora biti priklopljen na stroj in nameščen tako, da so koti spojev minimalni in enaki.

10. Odklopite priključno gred, če so koti preveliki ali niso enaki.

11. Pritrjeni zadrževalnik ščitnika pogonskega sklopa (verige). Najboljši rezultati so doseženi, če so verige pritrjene skoraj pravokotno na zaščito pogonskega voda. Prilagodite dolžino verig, da boste omogočili dovolj ohlapnosti za polno gibanje pogonske linije med obračanjem, delovanjem in transportom. Izogibajte se prekomerni ohlapnosti, ki bi lahko povzročila, da se verige kotalijo po pogonskem vodu.

12. Clean and grease the tractor PTO and the implement shaft before installing the driveline.

13. Nikoli ne uporabljajte varnostnih verig za podporo pogonskega sklopa za shranjevanje. Vedno uporabljajte oporo na priključku.

OBJEMNI VIJAK

Potisnite jarem na kardansko gred in vstavite vijak ter ga privijte na pravi navor

NAVADNI STRIŽNI ZATIK

Izberite pravilno dolžino strižnega zatiča tako, da zmanjšate štrleče.

RA-PREHODNA SKLOPKA

Ta naprava preprečuje prenos vztrajnostnih obremenitev s priključka na traktor med zmanjševanjem hitrosti ali zaustavitvijo priključne gredi. Držite se stran od priključka, dokler se vsi deli ne prenehajo premikati. Namažite vsakih 50 ur uporabe in po shranjevanju.

OMEJEVALNIK NAVORA SA-RAGLJICE

Ta naprava prekine prenos moči, ko navor preseže nastavljeno. Takoj izklopite priključno gred, ko zaslišite ragljajoče zvoke. Namažite vsakih 50 ur uporabe in po shranjevanju.

SB-STRIŽNI SORNIK OMEJEVALEC MOMENTA

Ta naprava prekine prenos moči s prerezom vijaka, ko navor preseže nastavitev. Zamenjajte odrezani vijak z enakim premerom, dolžino in stopnjo kot original. Namažite SB z mazalko vsaj enkrat vsako sezono in po obdobju neuporabe.

FF-FRICIJSKI OMEJEVALNIK NAVORA

Omeji prenos navora na nastavljeno vrednost. Ne spreminjajte stiskanja vzmeti, saj boste s tem spremenili nastavitev naprave.

Nastavitev vrtilnega momenta se prilagodi s povečevanjem ali zmanjševanjem višine vzmeti. Za povečanje/zmanjšanje nastavitve navora privijte/odvijte osem matic za 1/4 obrata in preverite pravilno delovanje. Po potrebi postopek ponovite. Izogibajte se pretiranemu zategovanju vijakov – lahko pride do poškodb priključka, traktorja ali pogonskega sklopa.

Dve vrsti plastičnih varnostnih varoval sta z istim sklopom.

MAZANJE:

Potrebno je pogosto mazanje. Namažite dele pogonske gredi v urnih intervalih, kot je prikazano na zgornji risbi

RAZSTAVLJANJE:

1. Vzemite izvijač, da odtrgate zaponko z enega na drugega, nato pa zunanjo cev ločite od plastičnega stožca.

2. Odstranite ležaj iz utora jarma.

3. Ponovite zgoraj omenjene korake za drugo stran.

MONTAŽA

1. Sestavite stožce s ščitniki.

2. Namažite utor na jarmu.

3. Potisnite ležaj v utor.

4. Poravnajte ležaj na plastični pokrov.

SKRAJŠANJE POGONSKE GREDI

Ne priporočajte nobenih sprememb na naši kardanski gredi za kmetijske stroje. Spreminjanje opreme lahko povzroči nevarne pogoje in lahko razveljavi garancijo proizvajalca.

1. Odstranite zaščito

2. Skrajšajte notranjo in zunanjo pogonsko cev na zahtevano dolžino. Skrajšajte pogonske cevi eno za drugo tako, da odrežete enako dolžino notranjih in zunanjih cevi.

Možnosti prilagajanja

Ponujamo možnosti prilagajanja za izpolnitev edinstvenih potreb naših strank. Naša izkušena inženirska ekipa lahko tesno sodeluje z vami pri oblikovanju in izdelavi črpalk z aksialnim pretokom, ki ustrezajo vašim posebnim zahtevam uporabe. Prosimo, kontaktirajte nas za več informacij o prilagajanju in zahtevajte ponudbo.
