Vlečna sena grablje rotacijske sene rotacijske grablje

Shuoxin vleče seno grablje Rotary Hay Rotary Rake Proizvajalec in dobavitelj na Kitajskem, ki lahko na debelo vleče seno grablje rotacijskega sena.

Rotary grablje so na voljo v vrtljivem in vzmetnem tipu. Med delovanjem traktor vleče naprej in ga poganja izhodna gred moči.

Nadzira ga fiksna kamera, nameščena na sredini, in se vrti okoli osrednje osi, tako da dokonča dejanja, kot sta plevenje in odstranjevanje trave.

Rotacijska vzmetna grablje je opremljena z množico vzmetnih zob okoli vrtečega se dela, vzmetne zobe pa odpirajo centrifugalna sila za izvedbo operacije Sward.

Če spremenite pritrdilni kot vzmetnega zoba, lahko opravljate travo.

Rotacijske trave imajo ohlapne trave, nizko izgubo paše, svetlobno onesnaževanje in hitrost obratovanja do 12 do 18 km/h, kar omogoča enostavno nabiranje opreme za nabiranje.

Vodoravni vrtljivi grablje je v glavnem sestavljen iz vzmetenja, sprehajalnega kolesa, zob grabljenja, zbiranja pregrade in reduktorja hitrosti. Med delom moč zagotavlja izhodna gred traktorja. Njeno delovno načelo je: Power se prenaša na škatlo za menjavo hitrosti skozi univerzalno prenosno gred sklepa, skozi prvo stopnjo požgane prestave, vrtenje vrteče se gred diska, vrteče se diska in sprehajalne osi kolesne naprave se pritrdi v ohišje menjalnika s pomočjo vijakov in majhnih okroglih matic. Sklop zob čeljusti je pritrjen na gramofon s pomočjo zobnega sedeža na gramofon. Ko se gramofon vrti, se z vrtenjem gramofon vrti roza zobne zobne roke in s tem uresniči pašnik. Integrirane operacije

I.Feature vlečnega sena Rake Rotary Hay Rotary Rake

Rake je stroj za nabiranje krme, ki združuje pašnike. Ko se pašnik pobere, da bi čim prej dosegli balinske razmere, mora biti pašnik sončno osvetljen z trosilnikom. Razširnik lahko enakomerno razširi pašnik na polju, kar olajša hitro izhlapevanje vode in olajša rezanje paše v balah ali suh pred silažo. Ko vlaga pašnika lahko doseže stanje, kjer ga je mogoče posušiti, se pridelki zbirajo v skednju z grablje in razbijejo v trakove v pripravi na vezanje operacij. Ko grablje deluje, uporabite spomladanske zobe, da nežno premaknete pridelek, da se sonce zberete ali širite, pri čemer se izognete mešanim naplavini ali kamnom v pridelku, da izboljšate kakovost pašnika ali zelene krme.

V skladu s standardom industrije rotacijske kosilnice JB/T 10905-2008 mora kosilnica izpolnjevati naslednje standarde:

Zbirka Maggot bi morala biti čista, izguba paše je

majhna, stopnja puščanja pa naj bo manjša od 5%;

(2) Širina sklada je 2 ~ 4,0 m;

(3) Produktivnost lucerne je 2,0 ~ 4,8 HM2/h;

(4) Razpon moči grablje je 17,5-25 kW.

Rotary grablje so na voljo v vrtljivem in vzmetnem tipu. Med delovanjem traktor vleče naprej in ga poganja izhodna gred moči. Nadzira ga fiksna kamera, nameščena na sredini, in se vrti okoli osrednje osi, tako da dokonča dejanja, kot sta plevenje in odstranjevanje trave. Rotacijska vzmetna grablje je opremljena z množico vzmetnih zob okoli vrtečega se dela, vzmetne zobe pa odpirajo centrifugalna sila za izvedbo operacije Sward. Če spremenite pritrdilni kot vzmetnega zoba, lahko opravljate travo. Rotacijske trave imajo ohlapne trave, nizko izgubo paše, svetlobno onesnaževanje in hitrost obratovanja do 12 do 18 km/h, kar omogoča enostavno nabiranje opreme za nabiranje.

Ii.Mina struktura in načelo delovanja

Glede na razmerje med smeri pašnika in strojno smerjo lahko Rake razdelimo na vodoravne in stranske dve kategoriji (model uporablja stransko travo).

Stranska travnata trava je vzporedna s smerjo napredovanja stroja. Ker ima trava majhno razdaljo gibanja in manj vključenosti, je profil trave po obiranju razmeroma čist, ohlapen in enakomeren ter je primeren za visoko donosno naravno travnato in umetno travo.

Za zagotovitev kakovosti in učinkovitosti nabiranja pašnikov se uporabljata načelo in struktura stranskih grabljev.

1. Rake Power

Model sprejme tritočkovne suspenzije, ki ga poganja izhod vretene gredi od traktorja spredaj, in prenaša moč skozi izvlečno vreteno gred. To pomeni, da je med vožnjo traktorja delo kosilnice po obešanju in ustavljeno po volji, tako da se lahko kosilnica zažene in ustavi po volji, ko ne deluje ali obrača, da bi izboljšala njegovo uporabnost.

2. Skupna struktura grablje

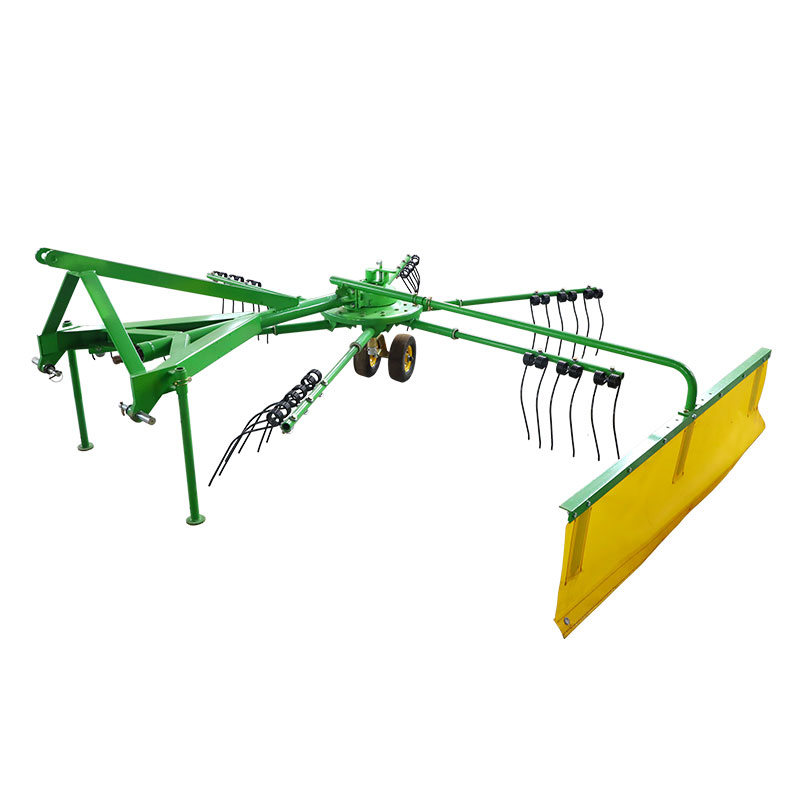

KotVleka sena grablje rotacijskega sena Rotary RakeIma veliko funkcij, kot so hitenje trave, izravnava, sušenje sušenja in premikanja, grablje se lahko uporabi za integracijo čistih in rednih pašnih trav, pašniki pa imajo krajšo razdaljo za potovanje, število pašnikov pa se zmanjša, izguba trave in dostop do večjega prehranskega sestave, v skladu s sodobnim konceptom hranjenja živali. V ta namen je spodaj prikazana celotna struktura horizontalnega rotacijskega grablje našega podjetja.

Vodoravni vrtljivi grablje je v glavnem sestavljen iz vzmetenja, sprehajalnega kolesa, zob grabljenja, zbiranja pregrade in reduktorja hitrosti. Med delom moč zagotavlja izhodna gred traktorja. Njeno delovno načelo je: Power se prenaša na škatlo za menjavo hitrosti skozi univerzalno prenosno gred sklepa, skozi prvo stopnjo požgane prestave, vrtenje vrteče se gred diska, vrteče se diska in sprehajalne osi kolesne naprave se pritrdi v ohišje menjalnika s pomočjo vijakov in majhnih okroglih matic. Sklop zob čeljusti je pritrjen na gramofon s pomočjo zobnega sedeža na gramofon. Ko se gramofon vrti, se z vrtenjem gramofon vrti roza zobne zobne roke in s tem uresniči pašnik. Integrirane operacije

Iii. Specifikacija

1. specifikacija

2.Turn Tabela

Na spodnjem koncu reduktorja vrtljivega grablje je gramofon. Gramofon enakomerno

Pod obodom razdeli 6 rok. Zobje grablje so pritrjene na vrtljivem disku. Konec vsake roke zobne roke pritrdi par zob vzmetnih grabljev. Ko se grablje deluje, moč roke grabljenja zagotovi gramofon, roka zobnega zobnega pa se zasuka z vrtečim se diskom in s tem uresniči operacijo grabljenja grabljev.

Zgornji del nakladalne plošče ima nastavitveni ročaj (kot je prikazano na sliki), dvigne ročaj in zasuka gramofon, da prilagodi kot lig. Različni koti imajo različne funkcije, tako da ima stroj različne funkcije, predvsem travo za robovi, sploščenje, sušenje na soncu, migracijo in tako naprej.

3.Tine

Struktura grablje je prikazana na sliki. Zgornji konec zobnega zoba je narejen v obliki drsenja, da se poveča njena elastičnost, da zlahka premaga oviro. Spodnji konec zobnega zoba se nastaja v ločni obliki, tako da se pašnik lahko dvigne in valja vzdolž zobne površine, vzmetni obroč pa se zasuka. V levi in ​​desni je število krogov enaka levim in desnim štirim krogom. Z uporabo 60SI2MN materiala, trpežne in dobre elastičnosti.

4.PTO gred

Pogonska gred v glavnem prenaša izhodno moč traktorja na reduktor. Zaradi velike razdalje med izhodno gredjo traktorja in vhodno gredjo reduktor hitrosti, da se zagotovi zanesljivost prenosa moči, je en konec menjalne gredi priključen na izhodno gred traktorja glede na potrebe po hitrosti in zahtevami prenosa, drugi konec pa se prenaša skozi sklopko. Povezan je z vhodnim koncem zobnika zobnika reduktorja, da uresniči nemoten prenos moči.

5. MEHANIZMIČNI MEHANIZMIK

Glede na zahteve po položaju in strukturi je reduktor nameščen na paleto 4, njegov vhodni končni mali zobni prestavni gredi je priključen s prenosno gredjo, izhodni konec velikega konca gredice z zobmi pa je priključen na disk. Struktura je prikazana na spodnji sliki.

IV.INSTALLACIJA Zahteve za vleko sena grablje Rotary Hay Rotary Rake

Po popravljanju glede na seznam pakiranja izdelkov izberite ravno nadstropje in nadaljujte z montažo po vrstnem redu.

1. Zavijte glavni okvir na glavo in nato namestite sprehajalne pnevmatike;

2. Obrnite glavni okvir na glavo in na sprednji del postavite dve nogi, da bo glavni okvir v ravnovesju.

3. Naenkrat sestavite zgornjo palico, bodite pozorni, da zagotovite, da mora biti ležaj palice v utoru odmikača, tako da se lahko vrti odmik, da potisne zob zob;

4. Namestite palico za povezovanje trave in priključite pregrado trave.

V vhodno gred 6 vstavite v rokav vretene gredi v vhodni pogonski gred 6 in pritrdite zatič, da dokončate namestitev.

V.OBERACIJA IN Uporaba

1. pred uporabo v celoti dodajte mazivo vsakemu vrtljivemu delu;

2. Pri prilagajanju počasi spustite izvedbo na tla, da ustavite traktor in ga ustavite. Stroga prilagoditev in vzdrževanje v stanju zagona;

3. Med operacijo mora voznik potrditi, da v določenem območju pred začetkom operacije ni nobene ali druge ovire;

4. Na koncu dela je treba izbrati mesto za izravnavo, da se zagotovi varno parkiranje pripomočkov;

5. Med operacijo ne smejo poljubno ostrimi zavoji, zato je prepovedano dvigovati, ne da bi zavrteli tla.

6. Pri prevozu slečete zadnjo izhodno prestavo, da se zagotovi, da se strojna stroja ustavi, obdelovalna naprava se dvigne več kot 20 cm stran od tal in skrajša povezovalno palico trave, da olajša prevoz.

VI. Vzdrževanje in odpravljanje težav

1. Redno preverjajte stopnjo zategovanja vseh vijakov in oreščkov;

2. Da bi zagotovili mazanje menjalnika na mestu, fleksibilno vrtenje;

3. Da bi zagotovili, da ležaj ni poškodovan, je videz oblike zob idealen, pravočasna zamenjava obrabljenih ali poškodovanih delov;

4. Preverite ustrezne zadeve vsakih 8 ur dela.
